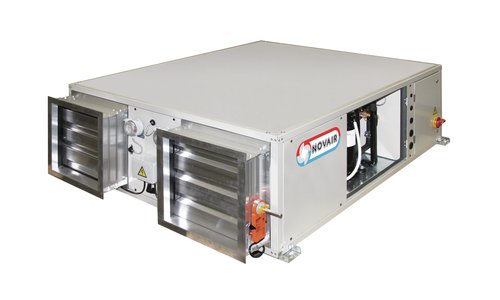

GRT 50÷360

Unidad de recuperación de 500 a 3.600 m³/h con BOMBA DE CALORE INTEGRADA

Las nuevas unidades de ventilación GRT dedicadas a la renovación del aire (con posibilidad de variación del caudal) y a su tratamiento térmico (con posibilidad de controlar la temperatura de introducción en los ambientes) han sido diseñadas y desarrolladas para poder conciliar las múltiples exigencias típicas de las aplicaciones tanto de tipo residencial como comercial:
• Renovación del aire, con posibilidad de calibración y variación del caudal mediante la electrónica instalada, tanto manualmente como automáticamente (por el sensor de calidad del aire).
• Ahorro energético, obtenido mediante la adopción de un recuperador estático de calor de alta eficiencia (> 70%), ventiladores EC y compresor Inverter.
• Adecuación constante, continua y eficiente a las cargas térmicas asociadas con el aire de renovación, gracias a un circuito frigorífico con bomba de calor equipado con compresor de capacidad variable y componentes principales gestionados con la electrónica instalada.
Las unidades de la gama GRT recuperan el aire en los ambientes que hay que tratar. De hecho, recuperan el 70% del aire expulsado para la integración de una instalación de calefacción y refrigeración existente. Las cargas internas del aire de toma del ambiente se neutralizan gracias a la integración del circuito frigorífico de modulación.

Versiones

GRT - Unidad base

Características

Bomba de calor reversible.
Bastidor portante en chapa galvanizada prepintada RAL 9002.
Paneles de cierre de hoja doble de 20 mm de grosor, de chapa galvanizada prepintada RAL 9002 en el exterior y galvanizada en el interior; abisagrados inferiormente para facilitar la accesibilidad a los componentes internos.
Aislamiento termoacústico no inflamable de lana mineral.
Filtros compactos con media en sintético/fibra de cristal de 3 capas no entrelazadas. En la toma de aire exterior, elemento con eficiencia ePM1 50%; en la toma de aire ambiente, elemento con eficiencia ePM1 50%; extracción inferior o lateral.
Electroventiladores centrífugos de impulsión y expulsión con paletas delanteras de doble aspiración, equipados con motor EC y electrónica de control incorporada.
Recuperador de calor estático de alta eficiencia de tipo aire-aire de flujos cruzados con placas de intercambio en aluminio provistas de sellado adicional; cuba inferior de recogida de condensados, extendida por toda la zona dedicada al tratamiento térmico.
Compresor rotativo DC Inverter con motor Brushless DC.
Circuito frigorífico, realizado en tubo de cobre, incluye los siguientes componentes: válvula de expansión termostática electrónica; batería evaporante; batería condensante; filtro deshidratador; indicador de líquido y humedad; presostato de alta presión; válvula de inversión de 4 vías; receptor de líquido; válvulas de seguridad.
Cuadro eléctrico interno para la gestión de todos los controles de potencia.

Accesorios

Accesorios montados en fábrica

FTF9 Filtros planos eficiencia F9 ePM1 85% - Segundo estadio
A9 Toma de aire exterior 90°
R9 Toma de aire ambiente 90°
E9 Expulsión de aire 90°
M9 Inyección de aire 90°
SK Rejilla de ajustamiento
SM Servocontrol para rejilla
GA Junta antivibración
EHP Resistencia eléctrica de integración-PRE
EHR Resistencia eléctrica de integración-POST
PF Presostato diferencial para el control de los filtros

Accesorios suministrados por separado

CRT Panel de control remoto con pantalla táctil
ZV Zócalos de apoyo en el suelo
KBP Kit per by-pass externo
WF Sección de refrigeración / calefacción de agua
SQO Sensor calidad del aire (Co2)
KSA Módulo de saneamiento con plasma UVC y antivirus
CFA Cubierta externa con red
TT Techo de cubierta

Technical data

			50	130	240	360
Caudal de aire	Nominal	m³/s	0,14	0,36	0,67	1,00
Presión sonora	Presión sonora (1)	dB(A)	70	77	80	82
Características eléctricas	Alimentación	V/Ph/Hz	230/1/50	400/3+N/50	400/3+N/50	400/3+N/50
LÍMITES DE FUNCIONAMIENTO	Temperatura del aire mínima en invierno	°C	-7	-7	-7	-7
LÍMITES DE FUNCIONAMIENTO	Temperatura del aire máxima en verano	°C	36	36	36	36
Recuperación de calor en invierno	Eficiencia de recuperación (2)	%	70,2	71,0	72,3	72,1
	Potencia recuperada (2)	kW	2,92	7,67	14,43	21,57
	Potencia transferida por la bomba de calor (2)	kW	2,5	6,3	11,4	17,1
	Potencia total transferida (2)	kW	5,37	13,96	25,78	38,69
	Potencia total absorbida (2)	kW	0,82	2,31	4,25	6,21
	COP net (2)		6,6	6,0	6,1	6,2
	Temperatura de introducción (2)	°C	25	25	25	25
Recuperación de calor en verano	Eficiencia de recuperación (3)	%	60,3	60,9	62,1	61,8
	Potencia recuperada (3)	kW	0,57	1,50	2,82	4,22
	Potencia transferida por la bomba de calor (3)	kW	2,4	6,3	11,5	17,3
	Potencia total transferida (3)	kW	3,00	7,78	14,36	21,55
	Potencia total absorbida (3)	kW	0,73	2,41	4,58	6,02
	EER net (3)		4,1	3,2	3,2	3,6
	Temperatura de introducción (3)	°C	20	20	20	20
Calentador eléctrico	Potencia	kW	1,5	2,5	5,0	7,0
Calentador eléctrico	Alimentación eléctrica	V/Ph/Hz	230/1/50-60
Pesos	Peso de transporte	kg	180	256	302	455
Pesos	Peso en funcionamiento	kg	165	240	275	425

Dimensions

			50	130	240	360
L	STD	mm	1390	1450	1700	1900
W	STD	mm	1120	1230	1560	1700
H	STD	mm	395	470	530	705

Notas

1 Circuito de aire exterior/introducción a 1 m de la unidad.
2 En el caudal nominal: aire exterior a -5 °C 80% HR, aire ambiente a 20 °C 50% HR.
3 En el caudal nominal: aire exterior a 32 °C 90% HR, aire ambiente a 26 °C 50% HR.
