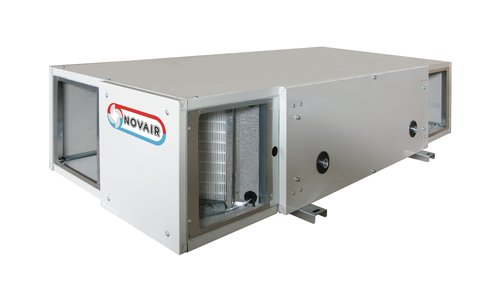

GRS 45÷340
Unité de récupération de chaleur de 450 à 3.400 m³/h avec échangeur à HAUT RENDEMENT
Unité de ventilation conçue et réalisée pour les applications de type non résidentiel, elle permet de combiner l'exigence de renouvellement de l'air avec l'économie d'énergie et la plus grande flexibilité et polyvalence d'installation, grâce aux prises d'air orientables à 90° avec le déplacement des panneaux de fermeture. Dotée d'un récupérateur de chaleur à plaques en aluminium, de ventilateurs avec moteurs EC et d'un système intégré de by-pass motorisé pour le fonctionnement en free-cooling. La série, dotée d'un kit facile pour l'installation verticale, se décline en six tailles, avec des débits d'air allant de 450 à 3 500 m³/h.
Versions
- GRS/DX - Configuration droite
- GRS/SX - Configuration gauche
Caractéristiques
- La structure est réalisée avec des panneaux isolés de 22 mm d'épaisseur en tôle galvanisée à l'intérieur et pré-vernie à l'extérieur avec finition RAL 9002, avec isolation interne thermo-acoustique non inflammable en laine minérale.
- Filtres compacts avec matériel filtrant en matière synthétique (couche externe) et en fibre de verre (couche interne) et châssis en acier galvanisé, appartenant à la classe d'efficacité ePM10 50 % pour la reprise ambiante et ePM1 50 % pour la prise d'air extérieur, extractibles par le bas. Chaque station filtrante est déjà équipée d'un pressostat de contrôle câblé dans le tableau et en mesure d'accueillir deux filtres en série.
- Ventilateurs Plug-Fan EC Inverter.
- Récupérateur de chaleur statique à haut rendement de type air-air à flux à contre-courant avec plaques d'échange en aluminium dotées d'un scellement supplémentaire, complété par un système de by-pass déjà motorisé pour le fonctionnement en free-cooling ; bac à condensats en aluminium avec double
- évacuation inférieure d'1/2" F.
- Prédisposition pour résistance électrique de préchauffage.
- Prédisposition pour résistance électrique de post-chauffage ou pour batterie à eau.
- Tableau électrique intégré dans l'unité avec réglage électronique et interface utilisateur à distance pour un contrôle complet de toutes les fonctions caractéristiques : contrôle de la ventilation et de la température, surveillance de l'état des filtres, programmation hebdomadaire, gestion du dégivrage et antigel, gestion d'alarme d'incendie et interface Modbus.
Accessoires
Accessoires montés en usine
- FTF9 Filtres plats efficacité F9 ePM1 85% - Deuxième étage
- PF4 Pré filtre à air extérieur
- BCC Embout pour conduites circulaires
- SK Volet de réglage
- GA Joint anti-vibration
- AT Dispositif d'autorégulation du débit
- WB Batterie de refroidissement/chauffage à eau
- EHP Résistance électrique à intégration-PRÉ
- EHR Résistance électrique à intégration-POST
Accessoires fournis séparément
- CRT Tableau de commande à distance écran tactile
- KTV Kit de conversion pour installation verticale
- SQO Sonde de qualité de l'air (Co2)
- KSA Module d'assainissement avec plasma UVC et antivirus
- V33 Vanne à 3 voies modulante avec servocommande
Technical data
| 45 | 80 | 130 | 170 | 210 | 260 | 340 | |||
| Débit d'air | Nominal | m³/s | 0,13 | 0,22 | 0,36 | 0,47 | 0,58 | 0,72 | 0,94 |
| Caractéristiques électriques | Alimentation | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 |
| Courant nominal de fonctionnement | A | 2,5 | 2,9 | 5,1 | 6,0 | 5,5 | 2,9 | 3,0 | |
| Courant max. de fonctionnement | A | 2,8 | 2,9 | 6,0 | 6,0 | 6,7 | 3,4 | 3,5 | |
| Puissance nominale des moteurs | kW | 0,30 | 0,34 | 0,78 | 0,92 | 1,25 | 1,50 | 1,60 | |
| Puissance maximale des moteurs | kW | 0,33 | 0,34 | 0,92 | 0,92 | 1,60 | 2,00 | 2,00 | |
| LIMITES DE FONCTIONNEMENT | Déséquilibre maximal du débit d'air | % | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Température de l’air min | °C | -20 | -20 | -20 | -20 | -20 | -20 | -20 | |
| Température de l’air max | °C | 45 | 45 | 45 | 45 | 45 | 45 | 45 | |
| Récupérateur de chaleur | Rendement de récupération (1) | % | 87,0 | 85,9 | 89,7 | 89,7 | 86,4 | 89,6 | 89,5 |
| Puissance récupérée (1) | kW | 4,17 | 7,32 | 16,25 | 16,25 | 19,74 | 25,02 | 32,70 | |
| Température de refoulement (1) | °C | 17,8 | 17,5 | 18,7 | 18,7 | 17,7 | 18,7 | 18,6 | |
| Conformité au règlement européen 1253/2014 | Rendement de récupération (2) | % | 76,1 | 75,1 | 76,3 | 77,2 | 76,2 | 77,3 | 77,2 |
| Réchauffeur électrique | Puissance | kW | 1,5 | 2,5 | 4,0 | 5,0 | 5,0 | 7,5 | 10,5 |
| Alimentation électrique | V/Ph/Hz | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | 400/3+N/50 | 400/3+N/50 | |
| Batterie interne à eau | Puissance frigorifique totale (3) | kW | 2,18 | 3,87 | 6,46 | 8,65 | 9,86 | 13,88 | 16,14 |
| Puissance frigorifique sensible (3) | kW | 1,22 | 2,17 | 3,55 | 4,76 | 5,42 | 7,49 | 9,04 | |
| Puissance thermique (4) | kW | 2,85 | 4,98 | 7,86 | 10,38 | 11,98 | 16,79 | 21,08 | |
| Débit d'eau (3) | l/s | 375 | 665 | 1120 | 1475 | 1695 | 2375 | 2770 | |
| Perte de charge sur l’eau (3) | kPa | 7 | 10 | 17 | 24 | 29 | 25 | 7 | |
| Perte de charge côté air (3) | Pa | 5 | 6 | 8 | 9 | 9 | 13 | 17 | |
| Raccords hydrauliques | " G | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 1 | 1 | |
| Poids | kg | 28 | 31 | 35 | 42 | 52 | 58 | 77 | |
| Poids | Poids de transport | kg | 103 | 129 | 202 | 227 | 232 | 302 | 339 |
| Poids en fonctionnement | kg | 90 | 115 | 185 | 210 | 215 | 275 | 310 | |
Dimensions
| 45 | 80 | 130 | 170 | 210 | 260 | 340 | |||
| L | DX-SX | mm | 1680 | 1825 | 2050 | 2190 | 2190 | 2380 | 2380 |
| W | DX-SX | mm | 695 | 845 | 1045 | 1045 | 1045 | 1520 | 1880 |
| H | DX-SX | mm | 340 | 380 | 465 | 590 | 590 | 590 | 590 |
Remarques
- 1 En conditions humides au débit nominal : air extérieur à -10 °C 90 % HR, air ambiant à 22 °C 50 % HR.
- 2 En conditions sèches au débit nominal : air extérieur à 5 °C, air ambiant à 25 °C
- 3 Au débit nominal : air en entrée à 28° C, 60% HR, eau entrée/sortie à 7°/12 °C
- 4 Au débit nominal : air en entrée à 15° C, eau entrée/sortie à 45°/40 °C
