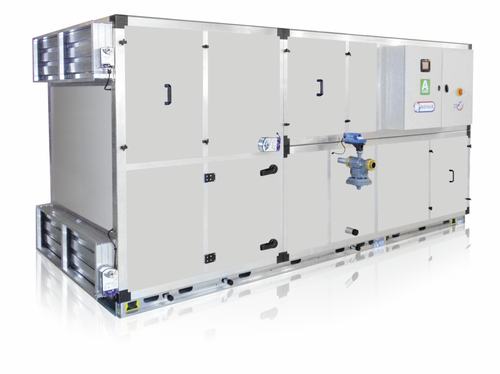

CTA SQUARED

CENTRALES DE TRATAMIENTO DEL AIRE CON DIMENSIONES ESPECIALES

CTA SQUARED: 24 modelos con anchura reducida reducidas para responder a necesidades de instalación especiales. Caudal de aire: 1.100-92.000 m³/h.
Amplia selección de secciones con diferentes tecnologías y varios niveles de
rendimiento. Ventilación, Recuperación del calor, Refrigeracíon/Calefacción, Filtración, Humidificación, Silenciamiento.
Las unidades están disponibles con varios tipos de alimentación eléctrica, tensión y frecuencia (50/60 Hz).
Además, cada dimensión puede personalizarse a petición.
Soluciones ideales para instalaciones en techos, en lugares estrechos y en general para no dañar la estética del edificio.
Cada componente interno está optimizado sobre la base de la es tructura, para alcanzar potencias elevadas y la máxima eficiencia.

Versiones

  • CTA - Centrale di trattamento aria

Características

  • Base de acero y estructura de aluminio.
  • Estructuras también disponibles con perfiles de corte térmico y con interiores lisos adecuados para aplicaciones sanitarias (configuraciones Thermal Break y Sanix).
  • Doble panel sándwich lateral con espesor de 25-46-50-63 mm (de diferentes profiles).
  • Paneles de 25 y 50 mm fijados con el exclusivo sistema SNAP-IN (sin tornillos) que proporciona una presión uniforme sobre la cubierta, lo que brinda una excelente retención de las fugas de aire.
  • Rejillas de aluminio con perfil aerodinámico.
  • Juntas especiales para obtener la máxima estanqueidad y engranajes integrados para una mayor protección.
  • Rejillas motorizables.
  • Disponible con Control Electrónico Integrado.
  • Estanqueidad perfecta para garantizar un óptimo tratamiento del aire.
  • Free-Cooling, en particular condiciones de temperatura del aire interna y externa, asegura un óptimo tratamiento del aire en condiciones de maximo ahorro y eficiencia energetica.
  • Mantenimiento simplificado. Todos los componentes se pueden extraer con facilidad y se puede acceder en todas las secciones internas para las operaciones de limpieza y mantenimiento.
14S17S20S24S27S31S41S48S51S64S76S88S95S113S144S157S198S223S263S318S369S441S523S655S
Caudal de airem³/h1,9962,4192,7823,4023,7424,3095,7996,6837,1748,98110,61412,24713,33615,78520,17021,95427,73031,25336,83244,50651,71061,69073,25691,718
Nominalm³/h1,4261,7281,9872,4302,6733,0784,1424,7745,1256,4157,5828,7489,52611,27514,40715,68219,80722,32426,30931,79036,93644,06452,32665,513

Dimensions

14S17S20S24S27S31S41S48S51S64S76S88S95S113S144S157S198S223S263S318S369S441S523S655S
Wmm6747147748148749049241,0141,0741,0041,1241,2441,3441,5241,4441,5541,6041,9642,0742,4242,7042,8243,2743,794
Hmm7748048048648649241,0791,0791,0791,3841,3841,3841,3841,3841,6891,7641,9941,8642,0642,0642,1242,3642,3642,464
